Stručný úvod
Tento typ snímača zaťaženia využíva na svojich šmykových nosníkoch tenzometre na detekciu zvislých zaťažení a ich premenu na elektrické signály, vďaka čomu je kľúčovým komponentom snímača zaťaženia nákladných vozidiel a široko používaný v nákladných váhach, vážení síl a veľkých plošinových váhach.
Funkcia
1. Snímač zaťaženia s dvojitým- šmykovým nosníkom vyrobený z-legovanej ocele s vysokou pevnosťou ponúka vynikajúcu trvanlivosť a odolnosť proti korózii, vďaka čomu je vysoko spoľahlivý v systémoch nákladných vozidiel vystavených drsnému prostrediu.
2. Konštrukcia z legovanej ocele zvyšuje štrukturálnu tuhosť a odolnosť proti únave, čo umožňuje dvoj-koncovému snímaču zaťaženia šmykovým nosníkom zachovať presnosť merania pri dlhodobom-používaní v náročných aplikáciách snímačov zaťaženia nákladných vozidiel.
3. Vďaka vynikajúcim mechanickým vlastnostiam legovaná oceľ umožňuje snímaču zaťaženia s dvojitým-šmykovým nosníkom odolávať veľkému rázovému zaťaženiu a preťaženiu, čím zaisťuje stabilný výkon v robustných inštaláciách snímačov zaťaženia nákladných vozidiel.
Základná špecifikácia
| Rozsah zaťaženia | 10-75 kB |
| Menovitý výstup (mV/V) | 3,0 ± 0,01 mV/V |
| Komplexná chyba | 0.03% |
| Vstupný/výstupný odpor (Ω) |
700±10Alebo prispôsobené na požiadanie/700±5 |
| Špecifikovaná dĺžka drôtu |
Φ6 X 10m Alebo prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
V poľnohospodárskych závodoch a závodoch na spracovanie potravín slúži snímač obojstranného-šmykového lúča ako dôležitá súčasť snímačov zaťaženia vážiaceho mostíka a snímača zaťaženia nákladných vozidiel na presné meranie veľkoobjemového obilia, krmiva alebo tekutých prísad počas operácií skladovania a dávkovania.
Detailná špecifikácia modelu ZH-DS3
|
Kapacita |
10-75 kB |
Materiál |
Legovaná oceľ |
|
Menovitý výstup (mV/V) |
3.0±0.01 |
Ne{0}}linearita |
± 0,03 % FS |
|
Hysterézia |
± 0,05 % FS |
Opakovateľnosť |
± 0,02 % FS |
|
Plazenie (30 minút) |
± 0,03 % FS |
Nulová bilancia |
±1,00 %FS |
|
Vplyv teploty na nulu |
±0,03%FS/10 stupňov |
Vplyv teploty na výstup |
±0,03%FS/10 stupňov |
|
Vstupný odpor (Ω) |
700±10 Alebo prispôsobené na požiadanie |
Výstupný odpor (Ω) |
700±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
-10~+50 stupňov |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Bezpečné preťaženie |
120 % FS |
Prerušenie načítania |
150 % FS |
|
Kábel |
Φ6 X 10M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup: zelená+ biela- |

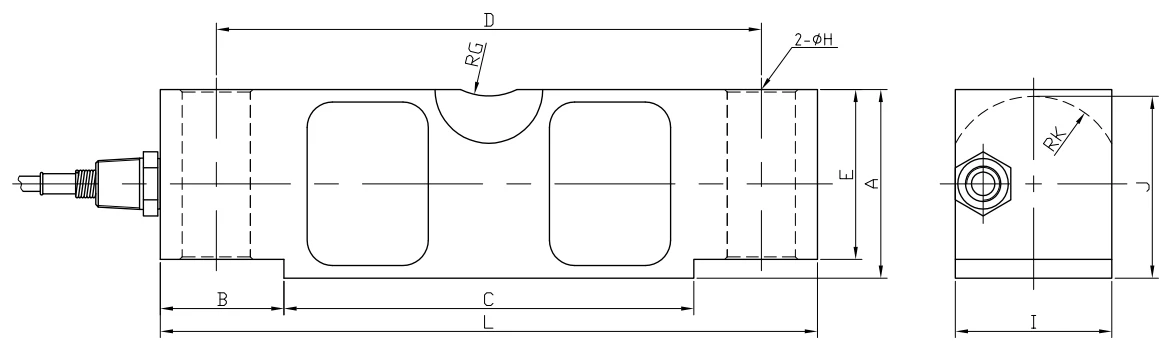

Obrysový diagram
Tabuľka špecifických veľkostí
|
Menovité zaťaženie (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
