Stručný úvod

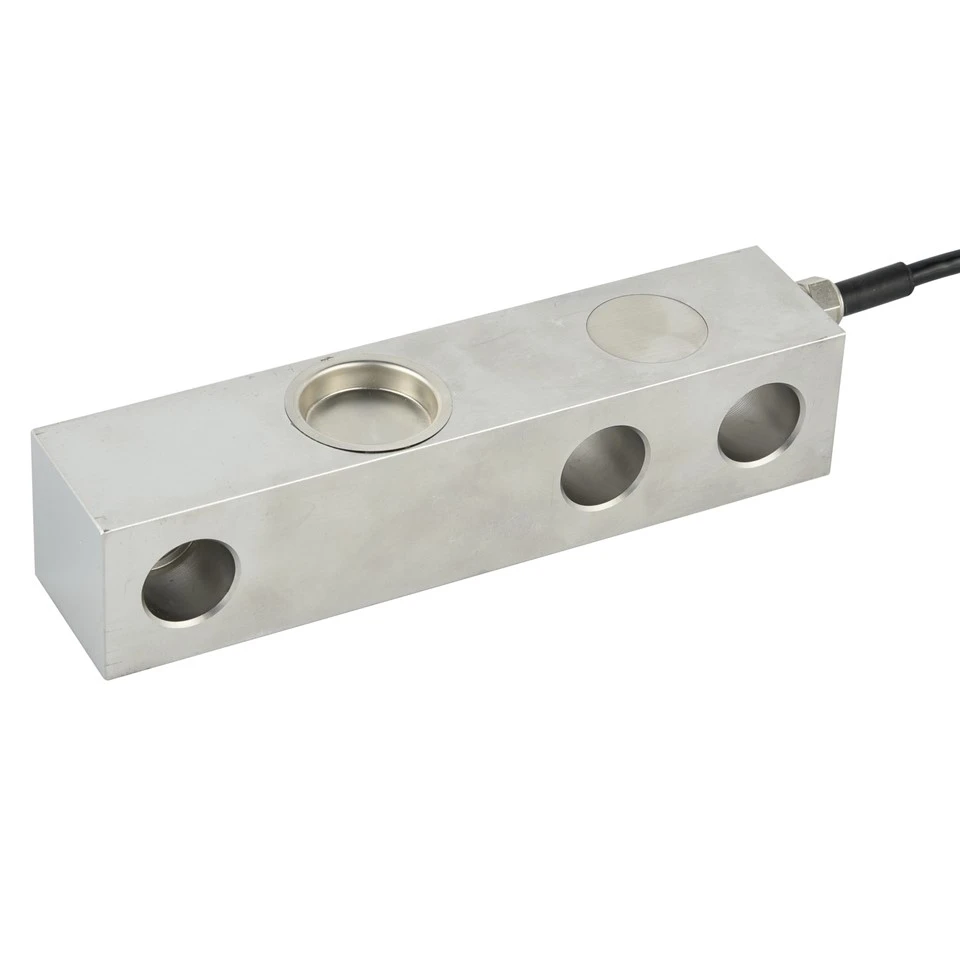

Snímač zaťaženia lúča je konzolový-snímač váženia navrhnutý na meranie sily detekciou napätia na pevnom konci vodorovného lúča. Ponúka kompaktné a robustné riešenie pre aplikácie vyžadujúce presné lineárne meranie zaťaženia v režime ťahu aj kompresie.
Funkcia
1. Konštrukcia sa vyznačuje vysokou citlivosťou a vynikajúcou linearitou v rámci svojej menovitej kapacity, čo zaisťuje spoľahlivé údaje aj v podmienkach dynamického zaťaženia.
2. Jeho samo-zarovnávacia štruktúra minimalizuje účinky zaťaženia mimo-osy, čo pomáha udržiavať presnosť merania pri dlhšej prevádzke.
3. Snímač zaťaženia lúča je vyrobený z materiálov odolných voči korózii- a utesnených spojov, poskytuje spoľahlivý výkon v drsnom prostredí s vlhkosťou alebo vystavením časticiam.
Základná špecifikácia
| Rozsah zaťaženia | 0.05-10t |
| Menovitý výstup (mV/V) | 2,0 ± 0,005 alebo 3,0 ± 0,005 |
| Komplexná chyba | ± 0,02 % FS |
| Vstupný/výstupný odpor (Ω) | 385±10/350±5 |
| Špecifikovaná dĺžka drôtu | Φ5,4 X 6M Alebo prispôsobené na požiadanie |
| Spôsob zapojenia |
Červená --------Excitácia+ Čierna--------Vzrušenie- |
Aplikácia
1. Beam Load Cell je ideálny pre plošinové váhy a systémy na váženie s dopravníkovým pásom, kde si priestorové obmedzenia vyžadujú tenkú-profilovú snímaciu jednotku.
2. Bežne používané v priemyselných dávkovacích zariadeniach na monitorovanie množstiev prísad s opakovateľnou presnosťou počas procesov miešania.
3. Používa sa v automobilových testovacích súpravách na vyhodnotenie zaťažení zavesenia alebo nápravových síl počas cyklov overovania prototypov.
Detailná špecifikácia modelu ZH-SB1
|
Kapacita |
0.05-10t |
Materiál |
Legovaná oceľ/nehrdzavejúca oceľ |
|
Menovitý výstup (mV/V) |
2.0±0.005 3.0±0.005 |
Ne{0}}linearita |
± 0,02 % FS |
|
Hysterézia |
± 0,02 % FS |
Opakovateľnosť |
±0,01 %FS |
|
Plazenie (30 minút) |
± 0,02 % FS |
Nulová bilancia |
±1,00 %FS |
|
Vplyv teploty na nulu |
±0,02%FS/10 stupňov |
Vplyv teploty na výstup |
±0,02%FS/10 stupňov |
|
Vstupný odpor (Ω) |
385±10 |
Výstupný odpor (Ω) |
350±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
-10~+50 stupňov |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Bezpečné preťaženie |
120 % FS |
Prerušenie načítania |
150 % FS |
|
Kábel |
Φ5.4 X 6M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup: zelená+ biela- |
Obrysový diagram
Tabuľka špecifických veľkostí
|
Menovité zaťaženie (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
