Snímač zaťaženia nádoby

Snímač zaťaženia kanistra je robustný vážiaci senzor stĺpcového{0}}typu, ktorý je zapuzdrený v odolnom valcovom kryte a je navrhnutý na stabilné meranie sily pri veľkom zaťažení. Jeho robustná konštrukcia vyhovuje náročným priemyselným prostrediam, kde je presnosť nevyhnutná.

Stručný úvod

Funkcia

1.Utesnený dizajn: Snímač zaťaženia nádoby je úplne utesnený, aby chránil vnútorné komponenty pred prachom, vlhkosťou a kontaminantmi, čo zaisťuje spoľahlivú prevádzku v náročných podmienkach.

2.Symetrická štruktúra: Snímač zaťaženia zásobníka podporuje rovnomerné rozloženie napätia pre konzistentné, opakovateľné hodnoty a zvýšenú presnosť merania.

3. Vysoká tolerancia preťaženia: Umožňuje bezpečnú prevádzku blízko maximálnej kapacity bez rizika poškodenia, čím zvyšuje odolnosť a životnosť.

Základná špecifikácia

Rozsah zaťaženia	30t, 40t, 50t
Menovitý výstup (mV/V)	2,00 ± 0,005 mV/V
Komplexná chyba	± 0,03 % FS
Vstupný/výstupný odpor (Ω)	700±5/700±5
Špecifikovaná dĺžka drôtu	Φ5,4 X 9M Alebo prispôsobené na požiadanie
Spôsob zapojenia	Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál-

Aplikácia

Snímač zaťaženia kanistrov sa široko používa v násypných váhach na monitorovanie hmotnosti materiálu počas plnenia a vyprázdňovania v priemyselných procesoch dávkovania. Presné údaje o hmotnosti podporujú efektívnu kontrolu výroby, znižujú množstvo odpadu a zachovávajú konzistentnú kvalitu produktov v odvetviach ako poľnohospodárstvo, baníctvo a výroba.

Detailná špecifikácia modelu ZH-CT3

Kapacita	30t,40t,50t	Materiál	Legovaná oceľ/nehrdzavejúca oceľ
Menovitý výstup (mV/V)	2.00±0.005	Ne{0}}linearita	± 0,03 % FS
Hysterézia	± 0,03 % FS	Opakovateľnosť	± 0,02 % FS
Plazenie (30 minút)	± 0,02 % FS	Nulová bilancia	±1,00 %FS
Vplyv teploty na nulu	±0,02%FS/10 stupňov	Vplyv teploty na výstup	±0,02%FS/10 stupňov
Vstupný odpor (Ω)	700±5	Výstupný odpor (Ω)	700±5
Izolačný odpor	Väčšie alebo rovné 5 000 MΩ	Budiace napätie	5V-10V(DC)
Kompenzovaný teplotný rozsah	-10~+50 stupňov	Rozsah prevádzkových teplôt	-20~+60 stupňov
Bezpečné preťaženie	120 % FS	Prerušenie načítania	150 % FS
Kábel	Φ5.4 X 9M Alebo prispôsobené na požiadanie	Kód farby kábla	Vstup: červená+ čierna- Výstup: zelená+ biela-

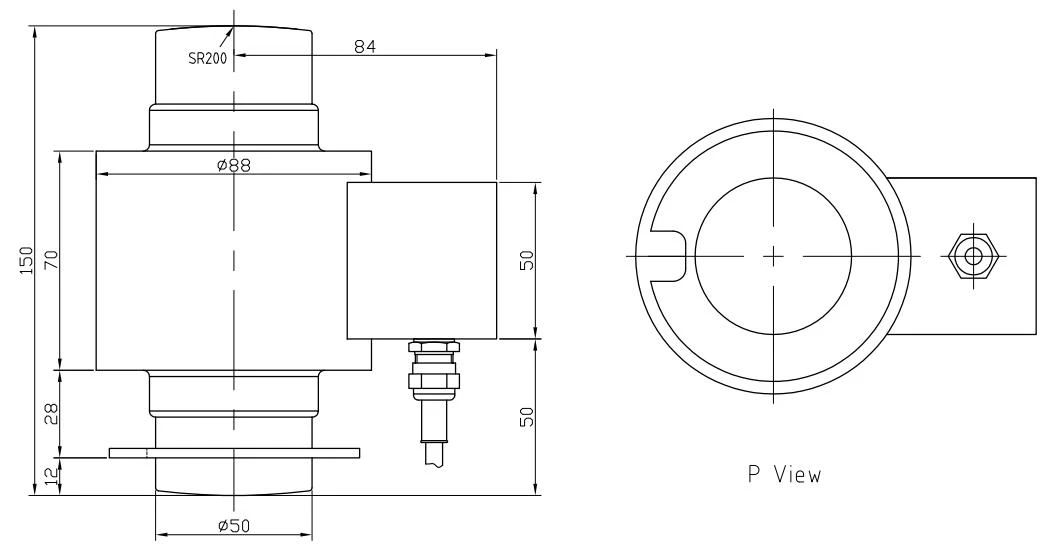

Obrysový diagram

product-1048-548
