Stručný úvod
Čap snímača zaťaženia integruje presný snímací prvok na báze tenzometra-merača{1}} priamo do vysoko{2}}pevnej konštrukcie kolíka, čo mu umožňuje merať silu pozdĺž svojej osi a zároveň slúži ako funkčný komponent v spojoch, ako sú pánty, závesy alebo čapy. Tento dvoj{4}}účelový dizajn zjednodušuje inštaláciu a umožňuje-zber údajov o zaťažení v reálnom čase v mechanických systémoch.
Funkcia
1. Konštrukcia z nehrdzavejúcej ocele – Čap snímača zaťaženia je vyrobený z prvotriednej nehrdzavejúcej ocele a ponúka vynikajúcu odolnosť proti korózii, vysokú pevnosť v ťahu a spoľahlivosť v agresívnom prostredí, ako sú plošiny na mori a chemické závody.
2. Metóda tesnenia epoxidového zalievania – Vnútorné tenzometre sú zapuzdrené pomocou robustnej epoxidovej zalievacej techniky, ktorá ich chráni pred vlhkosťou, vibráciami a mechanickými nárazmi a zároveň zachováva stabilitu signálu v priebehu času.
3. Princíp činnosti – Na základe technológie fóliového tenzometra, kolík silomeru zisťuje nepatrné deformácie spôsobené aplikovanou silou a prevádza ich na proporcionálne elektrické signály pre presné a opakovateľné meranie.
Základná špecifikácia
| Rozsah zaťaženia | 3t, 5t,12t, 25t, 55t |
| Menovitý výstup (mV/V) | 1,4±0,10 mV/V |
| Komplexná chyba | ± 0,025 % FS |
| Vstupný/výstupný odpor (Ω) | 800±50/700±10 Alebo prispôsobené na požiadanie |
| Špecifikovaná dĺžka drôtu | prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
Čap snímača zaťaženia je implementovaný v systémoch riadenia procesov kontajnerových žeriavov, aby poskytoval nepretržitú spätnú väzbu zaťaženia počas zdvíhacích operácií, zaisťoval bezpečné limity pracovného zaťaženia a optimalizoval efektivitu manipulácie s nákladom.
Detailná špecifikácia modelu ZH-LPT408
|
Kapacita |
3,5,12,25,55t |
Materiál |
nehrdzavejúca oceľ |
|
Menovitý výstup (mV/V) |
1.4±0.10 |
Ne{0}}linearita |
±1 %FS |
|
Hysterézia |
± 0,025 % FS |
Opakovateľnosť |
± 0,025 % FS |
|
Plazenie (30 minút) |
±0,023 %FS |
Nulová bilancia |
±1 %FS |
|
Vplyv teploty na nulu |
±0,025%FS/10 stupňov |
Vplyv teploty na výstup |
±0,020%FS/10 stupňov |
|
Vstupný odpor (Ω) |
800±50 Alebo prispôsobené na požiadanie |
Výstupný odpor (Ω) |
700±10 Alebo prispôsobené na požiadanie |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
-10~+50 stupňov |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Bezpečné preťaženie |
120 % FS |
Prerušenie načítania |
200 % FS |
|
Kábel |
Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup: zelená+ biela- |

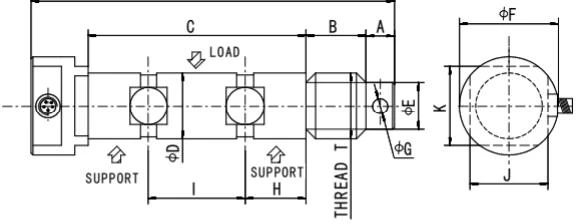

Obrysový diagram
Tabuľka špecifických veľkostí
|
Kapacita |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 stupňa x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 stupňa x 4 tpi UNC |
