Stručný úvod
Snímač ťahového zaťaženia v dizajne typu S- je špeciálne optimalizovaný na meranie ťažných síl s vysokou linearitou a minimálnym vychýlením. Jeho jedinečná geometria mu umožňuje zachovať štrukturálnu integritu a presnosť merania aj pri dynamickom alebo premenlivom zaťažení v ťahu.
Funkcia
1. Ťahový silomer je vyrobený z -kvalitnej legovanej ocele, aby vydržal opakované namáhanie a odolával deformácii v priebehu času.
2. Ťahový silomer obsahuje presné tenzometre usporiadané v úplnej konfigurácii Wheatstoneovho mostíka pre zvýšenú citlivosť a teplotnú kompenzáciu.
3. Používa robustné epoxidové zapuzdrenie v kombinácii s lepidlom utesnenými spojmi na ochranu vnútornej elektroniky pred vlhkosťou, vibráciami a kontamináciou časticami.
Základná špecifikácia
| Rozsah zaťaženia | 30t |
| Menovitý výstup (mV/V) | 2,0 ± 0,005 mV/V |
| Komplexná chyba | 0,02 % FS |
| Vstupný/výstupný odpor (Ω) | 385±10/350±5 |
| Špecifikovaná dĺžka drôtu | Φ6 *9m Alebo prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
Detailná špecifikácia modelu ZH-ST4
|
Kapacita |
30t |
Materiál |
Legovaná oceľ |
|
Menovitý výstup (mV/V) |
2.0 ± 0.005 |
Ne{0}}linearita |
± 0,02 % FS |
|
Hysterézia |
± 0,02 % FS |
Opakovateľnosť |
± 0,01 % FS |
|
Plazenie (30 minút) |
± 0,02 % FS |
Nulová bilancia |
±1,00 %FS |
|
Vplyv teploty na nulu |
±0,02%FS/10 stupňov |
Vplyv teploty na výstup |
±0,02%FS/10 stupňov |
|
Vstupný odpor (Ω) |
385±10 |
Výstupný odpor (Ω) |
350±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
-10~+50 stupňov |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Bezpečné preťaženie |
120 % FS |
Prerušenie načítania |
150 % FS |
|
Kábel |
Φ6 X9 M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup:zelená+biela- |

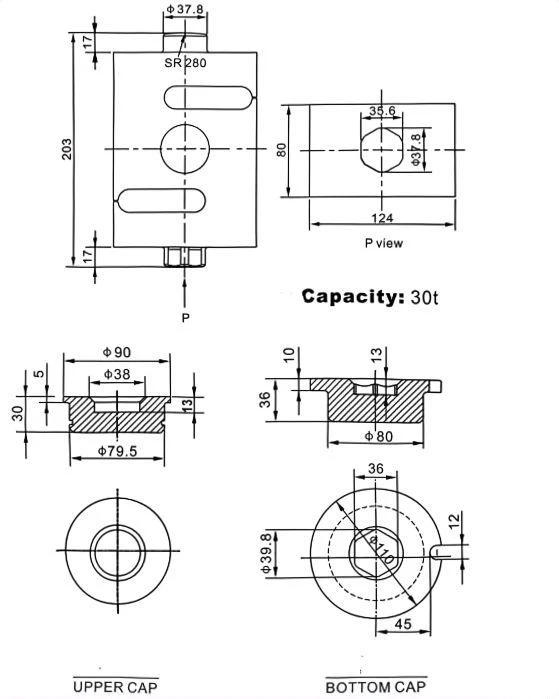

Obrysový diagram
