Modul záťažovej bunky

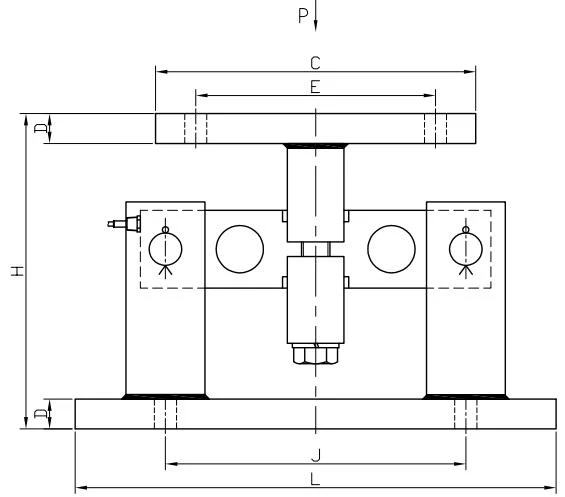

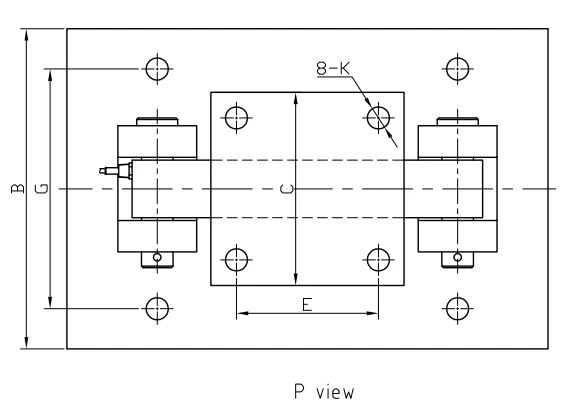

Modul záťažovej bunky s dvojitým šmykovým lúčom je pred{0}}zmontované vážiace riešenie navrhnuté na premenu priemyselných nádob, nádrží a násypníkov na vysoko presné systémy váh. Tento modul integruje snímač zaťaženia s dvojitým šmykovým nosníkom-známy svojou výnimočnou stabilitou-so všetkým potrebným montážnym hardvérom vrátane horných a spodných adaptérov, otočných tyčí a upevňovacích skrutiek. Na rozdiel od jednoduchších snímačov je táto zostava špeciálne navrhnutá tak, aby zvládla zložité mechanické namáhanie veľkých konštrukcií, účinne izoluje vážiaci systém od vonkajších síl, ako je tepelná rozťažnosť, namáhanie potrubia a seizmická aktivita, čím sa zaisťuje dlhodobá-spoľahlivosť a presnosť v náročných procesných prostrediach.

1. Kompletná mechanická montáž: Ide o súpravu na kľúč, ktorá obsahuje nielen snímač zaťaženia, ale aj dôležité montážne príslušenstvo potrebné pre správnu inštaláciu. Integrovaná otočná tyč a zadržiavací systém zaisťuje, že sa plavidlo pohybuje vertikálne a zároveň obmedzuje horizontálny pohyb, zjednodušuje nastavenie a zaručuje správnu aplikáciu zaťaženia.
2. Vynikajúca excentrická manipulácia so záťažou: Konštrukcia dvojitého šmykového nosníka poskytuje mimoriadnu odolnosť voči mimo-stredovým a torzným silám. To umožňuje modulu poskytovať stabilné, opakovateľné merania, aj keď sa ťažisko nádoby počas cyklov plnenia alebo vypúšťania posunie.
3. Tepelná izolácia a izolácia namáhania potrubia: Mechanická konštrukcia modulu záťažovej bunky zahŕňa funkcie na absorbovanie štrukturálnych deformácií spôsobených kolísaním teploty alebo spojovacím potrubím. To zabraňuje deštruktívnym bočným zaťaženiam dostať sa k silomeru, chráni snímač a zachováva integritu kalibrácie v priebehu času.

Tento modul Loadcell je priemyselným štandardom pre čerpacie stanice na voľne ložené vrecia (FIBC). V týchto systémoch je na module zavesená veľká taška. Ako sa vrecko plní práškom alebo granulami, jeho tvar a ťažisko sa neustále menia. Schopnosť modulu snímača zaťaženia zvládnuť tieto dynamické excentrické zaťaženia zaisťuje presné dosiahnutie cieľovej hmotnosti bez nestability, ktorá by sužovala pevný montážny systém.
