Stručný úvod
Snímač zaťaženia žeriava je robustné{0}}zariadenie na monitorovanie zaťaženia špeciálne navrhnuté pre aplikácie na váženie žeriavov, ktoré poskytuje presnú spätnú väzbu sily počas zdvíhacích operácií.
Funkcia
1. Snímač zaťaženia žeriava je vyrobený zo zliatinových materiálov odolných voči korózii-, aby sa zachoval výkon v drsnom vonkajšom a námornom prostredí.
2. Snímač zaťaženia žeriava má kompaktný dizajn s nízkym{1}}profilom, ktorý sa hladko integruje s existujúcim zariadením žeriavu bez toho, aby bránil pohybu.
3. Poskytuje digitálny výstup-s vysokým rozlíšením kompatibilný s telemetrickými systémami na vzdialené monitorovanie a zaznamenávanie údajov.
Základná špecifikácia
| Rozsah zaťaženia | 1-10t |
| Menovitý výstup (mV/V) | 1,2 ± 0,1 mV/V |
| Komplexná chyba | ± 0,02 % FS |
| Vstupný/výstupný odpor (Ω) | 385±15/350±5 |
| Špecifikovaná dĺžka drôtu | Φ4 X 0,5M Alebo prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
Snímač zaťaženia žeriava sa používa v prístavných kontajnerových žeriavoch na nepretržité sledovanie zdvihnutých hmotností užitočného zaťaženia, čo pomáha operátorom vyhnúť sa preťaženiu a zaisťuje bezpečnosť manipulácie s nákladom.
Detailná špecifikácia modelu ZH-CS2
|
Kapacita |
1-10t |
Materiál |
Legovaná oceľ |
|
Menovitý výstup (mV/V) |
1.2 ±0.1 |
Nelinearita- |
± 0,02 % FS |
|
Hysterézia |
± 0,02 % FS |
Opakovateľnosť |
± 0,01 % FS |
|
Plazenie (30 minút) |
± 0,02 % FS |
Nulová bilancia |
±1,00 %FS |
|
Vplyv teploty na nulu |
±0,02%FS/10 stupňov |
Vplyv teploty na výstup |
±0,02%FS/10 stupňov |
|
Vstupný odpor (Ω) |
385±15 |
Výstupný odpor (Ω) |
350±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
-10~+50 stupňov |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Bezpečné preťaženie |
150 % FS |
Prerušenie načítania |
200 % FS |
|
Kábel |
Φ4 X 0.5M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup:zelená+biela- |

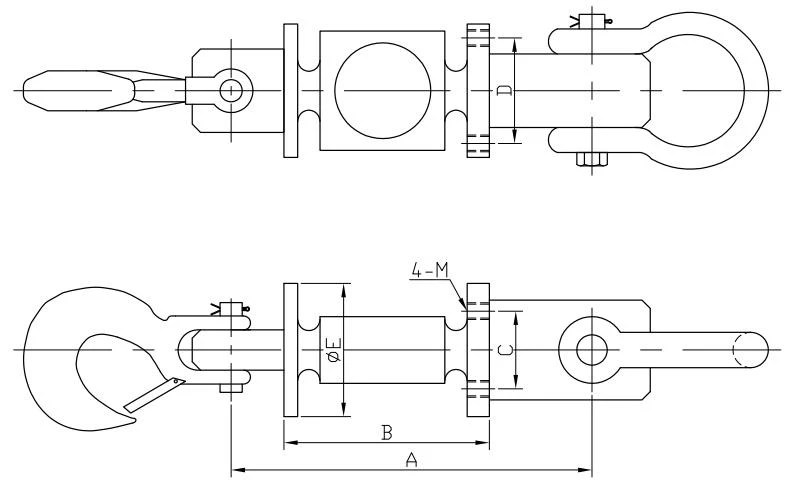

Obrysový diagram
Tabuľka špecifických veľkostí
|
Menovité zaťaženie (t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
