Stručný úvod
Miniatúrny snímač zaťaženia je veľmi kompaktné zariadenie určené na meranie hmotnosti alebo sily s vysokou presnosťou v aplikáciách-s obmedzeným priestorom.
Funkcia
1. Presný výstupný signál aj pri malých zmenách záťaže, čo zaisťuje spoľahlivý zber dát.
2. Trvanlivé, korózii-odolné materiály vhodné do drsných priemyselných prostredí.
3. Miniatúrny snímač zaťaženia je kompatibilný so štandardnými systémami zberu údajov pre jednoduchú integráciu.
Základná špecifikácia
| Rozsah zaťaženia | 100kg ~ 5000kg |
| Menovitý výstup (mV/V) | 1,5 ± 10 % mV/V |
| Komplexná chyba | ± 0,05 % FS |
| Vstupný/výstupný odpor (Ω) | 760± 15/700±5 |
| Špecifikovaná dĺžka drôtu | Φ4 X 1,5M Alebo prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
Miniatúrny snímač zaťaženia sa používa v automatizovaných mechanických zariadeniach, ako sú robotické ramená, na monitorovanie sily uchopenia, čím sa zabráni poškodeniu jemných komponentov počas montážnych procesov.
Detailná špecifikácia modelu ZH-WC101
|
Kapacita |
100kg ~ 5000kg |
Materiál |
Nehrdzavejúca oceľ |
|
Menovitý výstup (mV/V) |
1.5± 10% |
Ne{0}}linearita |
± 0,05 % FS |
|
Hysterézia |
± 0,05 % FS |
Opakovateľnosť |
± 0,05 % FS |
|
Plazenie (30 minút) |
±0 03%FS |
Nulová bilancia |
± 1 00%FS |
|
Vplyv teploty na nulu |
±0,05%FS/ 10 stupňov |
Vplyv teploty na výstup |
±0,05%FS/ 10 stupňov |
|
Vstupný odpor (Ω) |
760± 15 |
Výstupný odpor (Ω) |
700±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
- 10~+50 stupeň |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Povolené preťaženie |
120 % FS |
Prerušenie načítania |
150 % FS |
|
Kábel |
Φ4 X 1.5M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup:zelená+biela- |

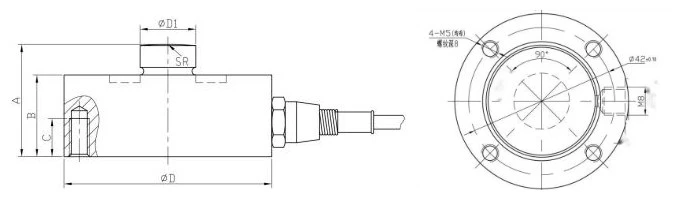

Obrysový diagram
Tabuľka špecifických veľkostí
|
Menovité zaťaženie(kg) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10kg ~ 2000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000 kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
