Stručný úvod
Mini snímač zaťaženia je kompaktný a ľahký vážiaci snímač určený na presné meranie sily v stiesnených priestoroch.
Funkcia
1. Mini snímač zaťaženia má napriek svojej malej veľkosti vysokú citlivosť a presnosť.
2. Robustná konštrukcia s puzdrom z nehrdzavejúcej ocele alebo hliníkovej zliatiny pre dlhú životnosť.
3. Mini snímač zaťaženia sa ľahko integruje do tesných mechanických usporiadaní vďaka minimálnej pôdorysnej ploche.
Základná špecifikácia
| Rozsah zaťaženia | 50N-50KN |
| Menovitý výstup (mV/V) | 1,0 ± 20 % mV/V |
| Komplexná chyba | ± 0,2 % FS |
| Vstupný/výstupný odpor (Ω) | 350±30 alebo 700±30/350±5 alebo 700±5 |
| Špecifikovaná dĺžka drôtu | Φ3X 3M Alebo prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
Mini snímač zaťaženia sa používa v automatizovaných montážnych linkách na monitorovanie hmotnosti komponentov počas operácií robotického vyberania-a{1}}umiestňovania, čím sa zabezpečuje kontrola kvality bez zníženia rýchlosti výroby.
Detailná špecifikácia modelu ZH-WC103
|
Kapacita |
50N-50KN |
Materiál |
Nehrdzavejúca oceľ |
|
Menovitý výstup (mV/V) |
1.0± 20% |
Ne{0}}linearita |
± 0,5 % FS |
|
Hysterézia |
± 0,2 % FS |
Opakovateľnosť |
± 0,2 % FS |
|
Postupné (30 min) |
± 0,2 % FS |
Nulová bilancia |
± 2,00 % FS |
|
Vplyv teploty na nulu |
±0,05%FS/ 10 stupňov |
Vplyv teploty na výstup |
±0,05%FS/ 10 stupňov |
|
Vstupný odpor (Ω) |
350± 30/700± 30 |
Výstupný odpor (Ω) |
350±5/700±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-15V(DC) |
|
Kompenzovaný teplotný rozsah |
- 10~+50 stupeň |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Povolené preťaženie |
150 % FS |
Prerušenie načítania |
300 % FS |
|
Kábel |
Φ3X 3M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup: zelená+biela- |

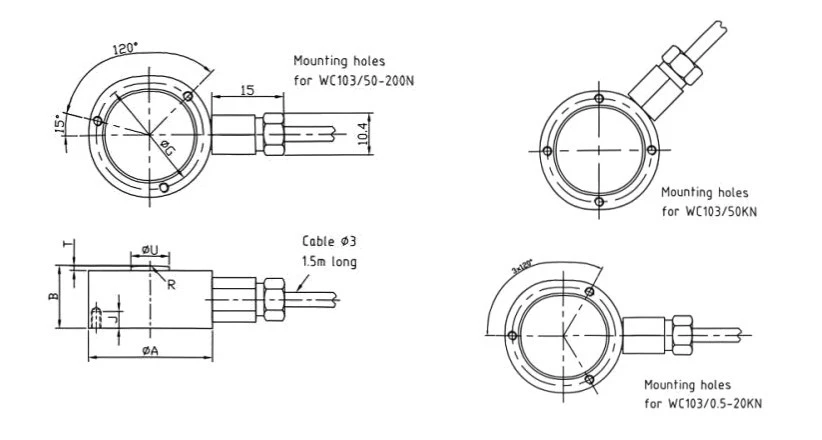

Obrysový diagram
Tabuľka špecifických veľkostí
|
Ohodnotené zaťaženie(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50 KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
