Stručný úvod
Snímač zaťaženia S Beam je zariadenie na snímanie sily- so štruktúrou v tvare písmena „S“-, ktoré je optimalizované na presné meranie ťahových a tlakových síl. Funguje na princípe tenzometrov, ktoré zisťujú deformáciu spôsobenú pôsobiacim zaťažením a premieňajú ju na elektrický výkon.
Funkcia
1. Vyrobené z vysokopevnostnej legovanej ocele alebo nehrdzavejúcej ocele, aby bola zaistená trvanlivosť a odolnosť voči opotrebovaniu, korózii alebo teplotným zmenám.
2. Utesnené pomocou zalievania lepidla (tesnenie lepidlom) na ochranu vnútorných komponentov pred vlhkosťou, prachom a inými kontaminantmi prostredia.
3. Snímač zaťaženia S Beam využíva technológiu tenzometra na presné meranie mechanickej deformácie, čím poskytuje stabilné a opakovateľné údaje v rôznych rozsahoch síl.
Základná špecifikácia
| Rozsah zaťaženia | 100 kg, 200 kg, 300 kg, 500 kg, 700 kg, 1 000 kg |
| Menovitý výstup (mV/V) | 2,0 ± 0,005 mV/V |
| Komplexná chyba | 0,03 % FS |
| Vstupný/výstupný odpor (Ω) | 650±10/650±5 |
| Špecifikovaná dĺžka drôtu | Φ 5 * 3 m Alebo prispôsobené na požiadanie |
| Spôsob zapojenia | Červená --------Excitácia+ Čierna--------Vzrušenie- Zelená-----Signál+ Biela -------Signál- |
Aplikácia
Snímač zaťaženia S Beam sa široko používa v strojoch na lisovanie za tepla a za studena, zariadeniach na testovanie materiálov, systémoch na váženie násypky a nádrží, žeriavových váhach a skúšobných zariadeniach na ťah/tlak, kde je nevyhnutné spoľahlivé meranie sily.
Detailná špecifikácia modelu ZH-ST3
|
Kapacita |
100,200,300,500,700,1000 kg |
Materiál |
Legovaná oceľ/nehrdzavejúca oceľ |
|
Menovitý výstup (mV/V) |
2.0 ± 0.005 |
Ne{0}}linearita |
± 0,03 % FS |
|
Hysterézia |
± 0,03 % FS |
Opakovateľnosť |
± 0,01 % FS |
|
Plazenie (30 minút) |
± 0,05 % FS |
Nulová bilancia |
±1,00 %FS |
|
Vplyv teploty na nulu |
±0,05%FS/10 stupňov |
Vplyv teploty na výstup |
±0,05%FS/10 stupňov |
|
Vstupný odpor (Ω) |
650±10 |
Výstupný odpor (Ω) |
650±5 |
|
Izolačný odpor |
Väčšie alebo rovné 5 000 MΩ |
Budiace napätie |
5V-10V(DC) |
|
Kompenzovaný teplotný rozsah |
-10~+50 stupňov |
Rozsah prevádzkových teplôt |
-20~+60 stupňov |
|
Bezpečné preťaženie |
120 % FS |
Prerušenie načítania |
150 % FS |
|
Kábel |
Φ 5 X 3 M Alebo prispôsobené na požiadanie |
Kód farby kábla |
Vstup: červená+ čierna- Výstup:zelená+biela- |

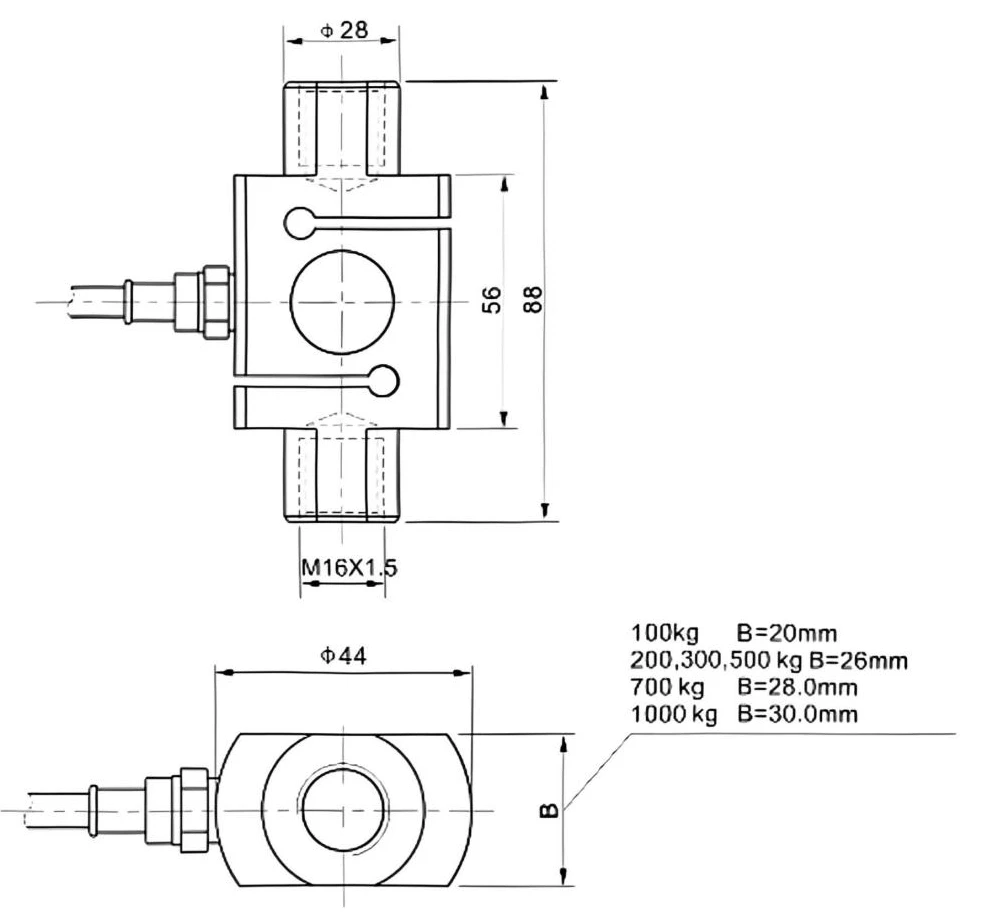

Obrysový diagram
